ДАВЛЕНИЕ РЕГУЛИРОВАНИЯ

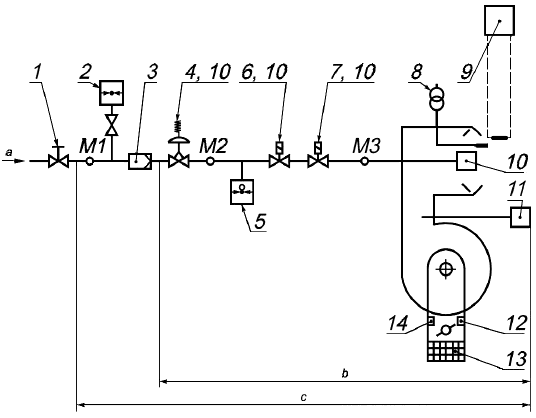

Давление, измеренное в точке измерения М2 (см. рисунок 1), в которой достигнуты номинальные условия.

1 - ручной отсечной клапан; 2 - манометр для измерения давления газа; 3 - фильтр; 4 - регулятор давления газа; 5 - устройство контроля давления газа; 6 - предохранительное отсечное устройство; 7 - управляющее устройство; 8 - устройство зажигания; 9 - датчик контроля пламени; 10 - устройство предварительной настройки; 11 - устройство контроля вентилятора; 12 - позиционный переключатель низкого расхода воздуха; 13 - предохранительное устройство для вращающихся деталей, например решетка; 14 - позиционный переключатель высокого расхода воздуха; М1 - точка измерения давления на входе; М2 - точка измерения давления на выходе регулятора давления газа; М3 - точка измерения в головке горелки; - топливный газ; - минимальное оборудование для типового испытания; - оборудование горелки
