ЛИНИЯ ГЕРЦА

(Hertz line)

График на логарифмической бумаге (рисунок 1) координатами которого являются диаметр пятна износа в миллиметрах и прилагаемая нагрузка в килограмм-силах (или в ньютонах), полученные в статических условиях.

ABE - линия компенсации; В - последняя нагрузка без схватывания; ВС - область начинающегося схватывания; CD - область непосредственного схватывания; D - нагрузка сваривания

1 - линия Герца

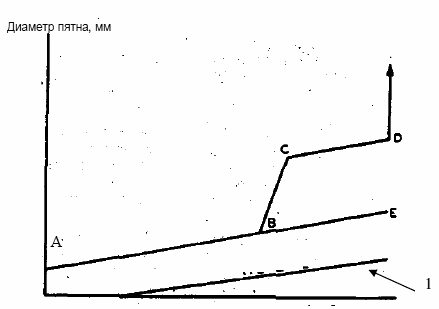

Рисунок 1 - График зависимости значения диаметра пятна износа от прилагаемой нагрузки
