ЛИНИЯ КОМПЕНСАЦИИ

(compensation line)

Участок линии на графике (на логарифмической бумаге), приведенный на рисунке 1, координатами которого являются диаметр пятна износа в миллиметрах и прилагаемая нагрузка в килограмм-силах (или в ньютонах), полученная в динамических условиях.

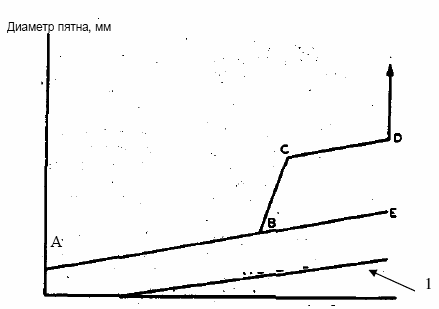

ABE - линия компенсации; В - последняя нагрузка без схватывания; ВС - область начинающегося схватывания; CD - область непосредственного схватывания; D - нагрузка сваривания

1 - линия Герца

Рисунок 1 - График зависимости значения диаметра пятна износа от прилагаемой нагрузки
