СЕКТОРА ОБЗОРНОСТИ B И C

(sectors of vision and )

Сегменты обзорности на измерительной площадке перед машиной, находящиеся за пределами сектора и ограниченные поперечной плоскостью, проходящей через центральную точку осветительной панели (см. рисунок 2).

Размеры в метрах

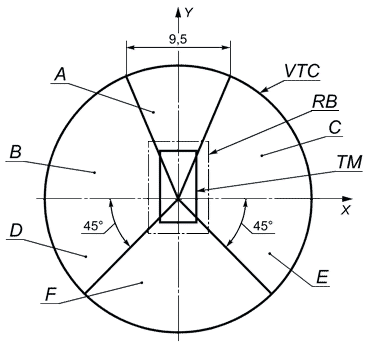

- круг для проверки поля обзора; - прямоугольный контур, расположенный на расстоянии 1 м от габаритного контура машины; - машина для испытаний; - направление машины вперед; , , , , , - сектора обзорности

Рисунок 2 - Границы участков обзорности при испытаниях
