ПРЯМОУГОЛЬНЫЙ КОНТУР, РАСПОЛОЖЕННЫЙ НА РАССТОЯНИИ 1 М ОТ ГАБАРИТНОГО КОНТУРА МАШИНЫ

(rectangular 1 m boundary)

Линия на поверхности грунта, параллельная габаритному контуру машины и расположенная от нее на расстоянии 1 м. Не относится к землевозам с шарнирно-сочлененной рамой, у которых расстояние спереди машины превышает 1 м, и к грейдерам, у которых расстояние сзади также превышает 1 м (см. рисунок 2 и 8.3.3).

Размеры в метрах

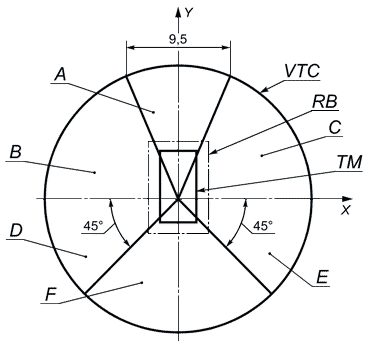

- круг для проверки поля обзора; - прямоугольный контур, расположенный на расстоянии 1 м от габаритного контура машины; - машина для испытаний; - направление машины вперед; , , , , , - сектора обзорности

Рисунок 2 - Границы участков обзорности при испытаниях
