ЭЛЕКТРИЧЕСКОЕ ИЗДЕЛИЕ КЛАССА II

(CLASS II)

Электрическое изделие, в котором защита от поражения электрическим током обеспечивается не только ОСНОВНОЙ ИЗОЛЯЦИЕЙ, но и дополнительными мерами безопасности, такими как ДВОЙНАЯ или УСИЛЕННАЯ ИЗОЛЯЦИЯ, и при этом отсутствуют устройства для защитного заземления или защита, обеспечиваемая условиями установки.

Примечания

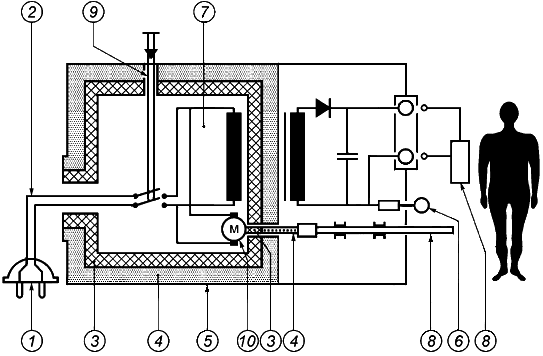

1 См. рисунок 4.

1 - СЕТЕВАЯ ВИЛКА; 2 - ШНУР ПИТАНИЯ; 3 - ОСНОВНАЯ ИЗОЛЯЦИЯ; 4 - ДОПОЛНИТЕЛЬНАЯ ИЗОЛЯЦИЯ; 5 - КОРПУС; 6 - ЗАЖИМ РАБОЧЕГО ЗАЗЕМЛЕНИЯ; 7 - СЕТЕВАЯ ЧАСТЬ; 8 - РАБОЧАЯ ЧАСТЬ; 9 - УСИЛЕННАЯ ИЗОЛЯЦИЯ; 10 - Двигатель
