ВЫСШАЯ ТОЧКА НАБЛЮДЕНИЯ ПРИ ПОЛОЖЕНИИ СИДЯ

High eye position

Позиция на высоте 840 мм от линии пересечения горизонтальной поверхности нагруженного сиденья и спинки сиденья, на расстоянии 400 мм от центра рулевого колеса (штурвала) (рисунок 2).

В миллиметрах

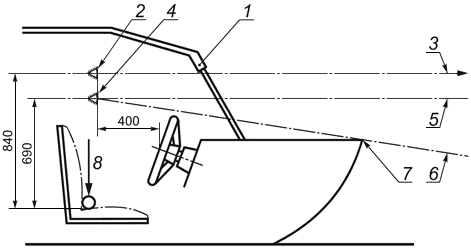

1 - препятствие обзору; 2 - высшая точка наблюдения; 3 - направление к линии горизонта; 4 - нижняя точка наблюдения; 5 - требуемая зона обзора по вертикали; 6 - нижняя граница беспрепятственного обзора; 7 - линия, ограничивающая обзор; 8 - нагрузка сиденья


Рисунок 2 - Положение глаз и диапазон обзора по вертикали - рулевой в положении сидя
