ВЫСШАЯ ТОЧКА НАБЛЮДЕНИЯ ПРИ ПОЛОЖЕНИИ СТОЯ

High eye position

Позиция на высоте 1730 мм от поверхности, на которой стоит рулевой, на расстоянии 400 мм от центра рулевого колеса (штурвала) (рисунок 1).

В миллиметрах

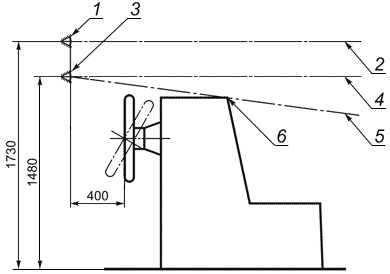

1 - высшая точка наблюдения; 2 - направление к линии горизонта; 3 - нижняя точка наблюдения; 4 - требуемая зона обзора по вертикали; 5 - нижняя граница беспрепятственного обзора; 6 - линия, ограничивающая обзор


Рисунок 1 - Положение глаз и диапазон обзора по вертикали - рулевой в положении стоя

"ГОСТ Р ИСО 11591-2011 Суда малые моторные. Зона обзора с места рулевого" от 26.04.2011 г.
