СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ УЗЕЛ (НЕПОДВИЖНО ЗАКРЕПЛЕННЫЙ ИЛИ СЪЕМНЫЙ)

(drilling/mortising element (immovable or removable))

Узел комбинированного станка, предназначенный для сверления отверстий и фрезерования пазов с использованием перемещаемого стола (каретки) и отдельного съемного инструмента.

Примечание - Держатель инструмента, например, патрон, в котором крепится сверло или концевая фреза, закрепляется на одном из концов ножевого вала (см. рисунок 3)

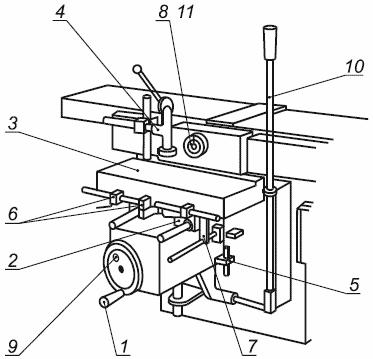

1 - маховик перемещения стола по вертикали; 2 - поперечные салазки; 3 - стол; 4 - прижим обрабатываемой заготовки; 5 - ограничитель перемещения стола по высоте; 6 - ограничители продольного перемещения стола по горизонтали; 7 - ограничитель поперечного перемещения стола по горизонтали; 8 - зажимной сверлильный патрон; 9 - фиксатор установки стола по высоте; 10 - рычаг перемещения стола по высоте; 11 - защитное ограждение зажимного сверлильного патрона
