ПОГРЕШНОСТЬ ПРОФИЛЯ ЗУБА

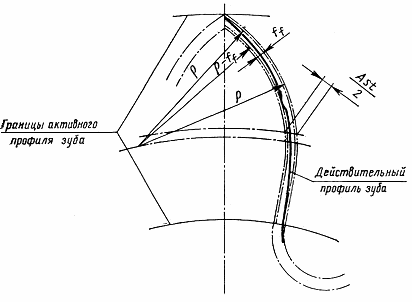

Расстояние по нормали между двумя профилями, номинальным и ближайшим к нему эквидистантным, между которыми размещается действительный активный профиль зуба (см. чертеж).
Примечания:
1. Допуск на погрешность профиля располагается в пределах поля допуска на толщину зуба.
2. Активный профиль включает дугу головки и прямолинейную часть ножки зуба.
