СТАНОК КРУГЛОПИЛЬНЫЙ ДЛЯ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ

(building site saw)

Круглопильный универсальный станок с ручной подачей без приспособлений, обычно с открытой станиной, со встроенным приспособлением для подъема станка (например, проушины для подъема), предназначенный для работы на открытых площадках, не защищенных от атмосферных факторов.

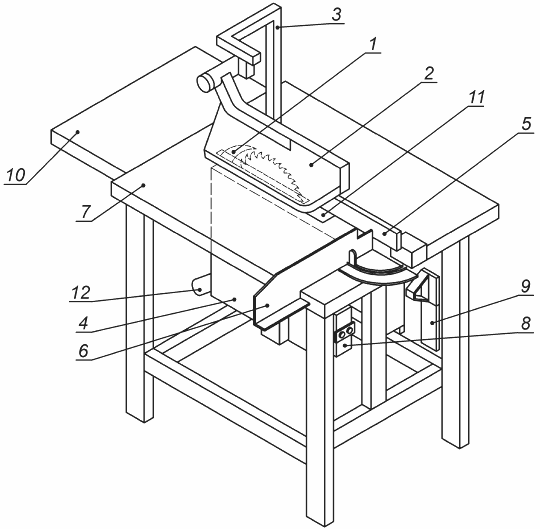

Примечание 1 - На рисунке 3 представлен круглопильный станок для строительной площадки и указаны основные узлы и детали станка.

1 - расклинивающий нож; 2 - ограждение (кожух) дисковой пилы; 3 - держатель ограждения дисковой пилы; 4 - неподвижное ограждение дисковой пилы под столом станка; 5 - продольная направляющая линейка; 6 - поперечная направляющая линейка; 7 - стол станка; 8 - органы управления; 9 - ручной толкатель; 10 - удлинитель стола станка; 11 - вставка (вкладыш) стола станка; 12 - патрубок для отсоса стружки и пыли
