СОСТАВЛЯЮЩИЕ ОБЩЕЙ ВЕНТИЛЯЦИИ

(components of total ventilation)

Воздух, формирующий общую вентиляцию, который входит через сигаретную бумагу, через материалы, составляющие фильтр и присоединяющие его к сигаретному штрангу [см. рисунки 1 б) - г)].

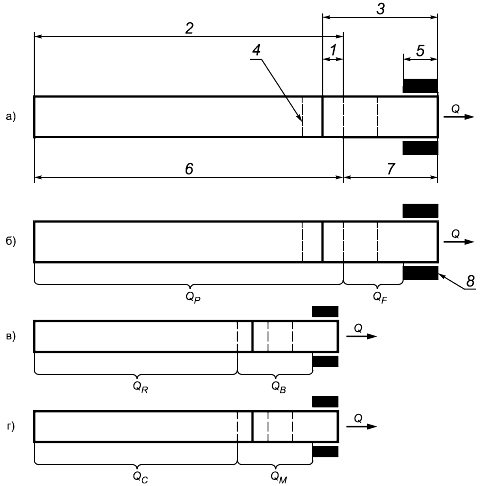

1 - перекрывание ободковой бумагой отрезка сигаретного штранга; 2 - сигаретная бумага; 3 - ободковая бумага; 4 - отметка длины окурка; 5 - стандартная глубина вставки сигареты ГОСТ ISO 3308; 6 - сигаретный штранг; 7 - фильтр; 8 - устройство для вставки сигарет (держатель для сигарет); - общий поток воздуха; - вентиляционный поток фильтра; - вентиляционный поток сигаретного штранга; - вентиляционный поток окурка; - вентиляционный поток сжигаемой части сигаретного штранга; - вентиляционный поток ободковой бумаги; - вентиляционный поток сигаретной бумаги.

Рисунок 1 - Различные составляющие вентиляции
