ЭЛЕКТРИЧЕСКИЙ ЩУП

(probe assembly)

Устройство для создания временного контакта между испытательным или контрольно-измерительным оборудованием и точкой испытуемой или измеряемой электрической цепи. Щуп включает в себя кабели, провода и иные элементы, необходимые для соединения его со средствами измерения или испытания.

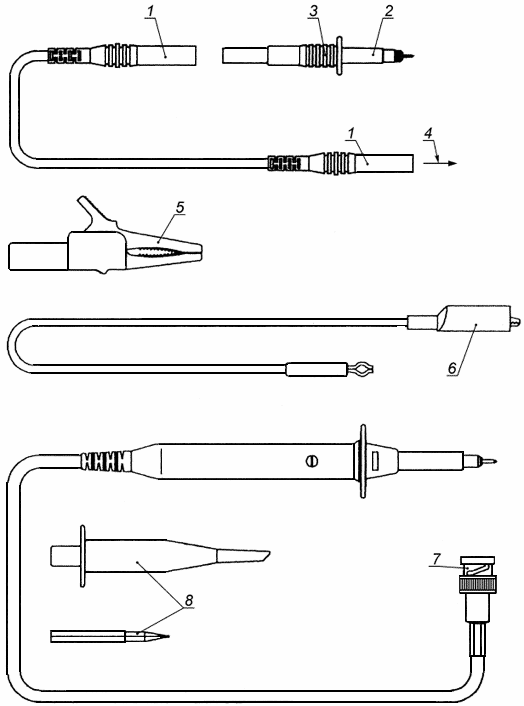

Примечание - Примеры щупов и назначения их частей приведены на рисунках 1 и 2.

1 - части соединителей (разъемов); 2 - НАКОНЕЧНИК; 3 - КОЖУХ щупа; 4 - к контрольно-измерительному или испытательному оборудованию; 5 - зажим "крокодил"; 6 - СОЕДИНИТЕЛЬ РАБОЧЕГО ЗАЗЕМЛЕНИЯ; 7 - разъем; 8 - принадлежности щупа
