ДОСЯГАЕМОСТЬ РУК И НОГ МАШИНЫ БЕЗ КАБИНЫ

(hand and foot reach)

Зона досягаемости рук оператора внутри сферы с радиусом, равным 1000 мм. Центр сферы расположен в 60 мм перед и 580 мм над контрольной точкой сиденья оператора (SIP) (по ИСО 5353).

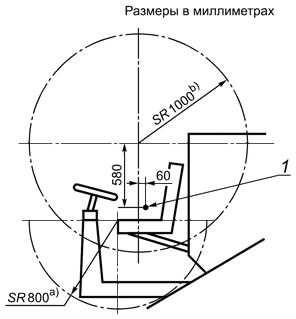

Досягаемость ног определяется полусферой, направленной вниз, с радиусом, равным 800 мм. Центр полусферы расположен на середине передней кромки подушки сиденья, когда оно находится в среднем по регулировкам положении (см. рисунок 1).

1 - контрольная точка сиденья

________________

Полусфера радиуса (для ног).
