ДЛИНА РУКОЯТКИ H
(handgrip length)
Линейный размер рукоятки, измеренный вдоль расположения руки, начиная от самой нижней точки, как можно ближе к передней границе рукоятки, и заканчивая точкой, расположенной как можно ближе к задней границе, при самом близком положении к наконечнику. См. рисунки 1 и 2.

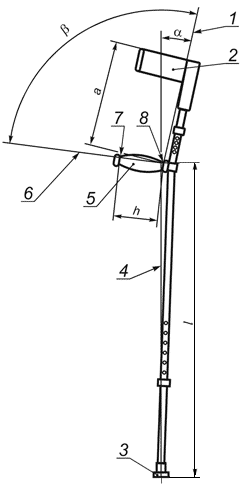

1 - линия опоры манжеты; 2 - манжета; 3 - наконечник; 4 - ось нижней секции; 5 - рукоятка; 6 - линия опоры рукоятки; 7 - передняя контрольная точка; 8 - задняя контрольная точка; - длина верхней секции;
- длина рукоятки;
- длина нижней секции;
- угол соединения опор;
- функциональный угол
