ЗАЖИМ РАБОЧЕГО ЗАЗЕМЛЕНИЯ

(FUNCTIONAL EARTH TERMINAL)

Зажим, непосредственно соединенный с цепью или экранирующей частью изделия, который предназначен для заземления в функциональных целях.

Примечание - См. рисунки 2, 3 и 4.

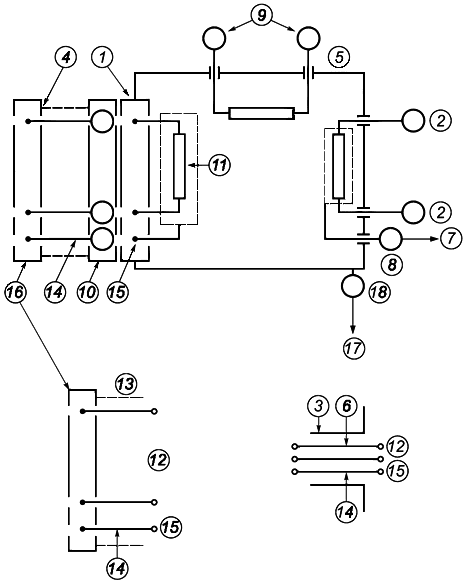

1 - ПРИБОРНАЯ ВИЛКА (см. также рисунок 1); 2 - СОЕДИНЕНИЕ С ПАЦИЕНТОМ; 3 - Изоляционная трубка; 4 - СЪЕМНЫЙ ШНУР ПИТАНИЯ; 5 - КОРПУС; 6 - ЗАКРЕПЛЕННЫЙ провод; 7 - ПРОВОД РАБОЧЕГО ЗАЗЕМЛЕНИЯ; 8 - ЗАЖИМ РАБОЧЕГО ЗАЗЕМЛЕНИЯ; 9 - СИГНАЛЬНЫЙ ВХОД/ВЫХОД; 10 - СЕТЕВОЙ ПРОВОД; 11 - СЕТЕВАЯ ЧАСТЬ; 12 - СЕТЕВОЕ ПРИСОЕДИНИТЕЛЬНОЕ УСТРОЙСТВО; 13 - ШНУР ПИТАНИЯ; 14 - ПРОВОД ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ; 15 - ЗАЖИМ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ;  16 - СЕТЕВАЯ ВИЛКА; 17 - ПРОВОД ВЫРАВНИВАНИЯ  ПОТЕНЦИАЛОВ; 18 - Зажим для подсоединения ПРОВОДА ВЫРАВНИВАНИЯ ПОТЕНЦИАЛОВ
