ПЛОСКОСТЬ АПЕРТУРЫ ПРЕОБРАЗОВАТЕЛЯ

(transducer aperture plane)

Плоскость, ортогональная к оси неотклоненного пучка и физически примыкающая к ультразвуковому преобразователю (см. рисунок 9b).

Примечание - Для плоского ультразвукового преобразователя эта плоскость совпадает с его излучающей поверхностью; для вогнутого или криволинейного преобразователя эта плоскость примыкает к краям излучающей поверхности; для выпуклого преобразователя эта плоскость соприкасается с центром излучающей поверхности в точке контакта с ней.

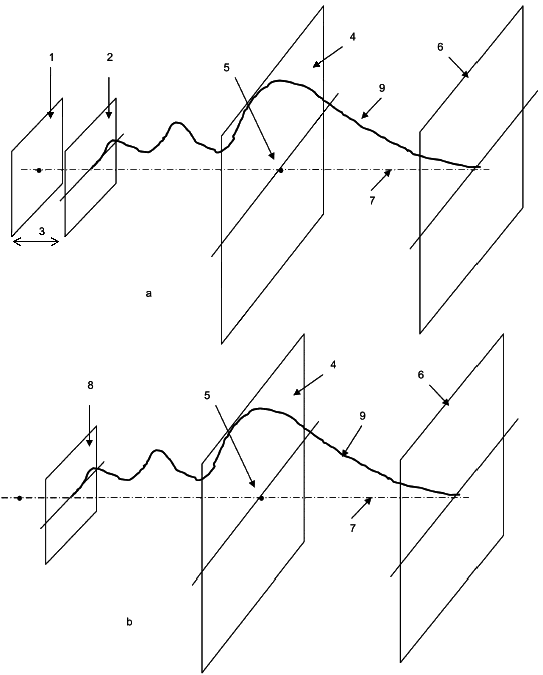

1 - внешняя апертура преобразователя; 2 - плоскость апертуры источника; 3 - компенсированное расстояние; 4 - фокальная плоскость (по давлению); 5 - фокус поля давления; 6 - вторая плоскость; 7 - ось пучка; 8 - плоскость апертуры преобразователя; 9 - профиль пучка вдоль оси

Рисунок 9 - Фокус в поле давлений на главной продольной плоскости для преобразователя известной (а) и неизвестной (b) конструкции
