СОРОУДАЛЯЮЩАЯ СИСТЕМА ПНЕВМОМЕХАНИЧЕСКОЙ ПРЯДИЛЬНОЙ МАШИНЫ

Сороудаляющая система

Совокупность устройств пневмомеханической прядильной машины, осуществляющих выделение из волокнистого продукта сорных примесей и их отвод от машины перед транспортированием разъединенных волокон в ротор

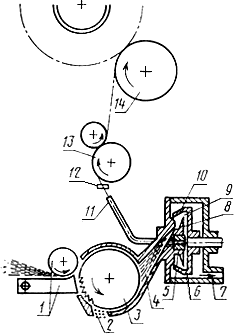

Прядильное место

1 - устройство питания; 2 - сороудаляющая система; 3 - расчесывающий валик; 4 - канал транспортирования волокон; 5 - канал отвода пряжи; 6 - прядильный ротор; 7 - канал отвода технологического воздуха; 8 - сепаратор прядильного устройства; 9 - собирающая поверхность прядильного ротора; 10 - поверхность скольжения прядильного ротора; 11 - канал отвода пряжи; 12 - самоостанов; 13 - выпускное устройство; 14 - наматывающее устройство
