ЗАДАННЫЙ УДАРНЫЙ СПЕКТР

(required SRS):

Ударный спектр, форма которого установлена соответствующим нормативным документом (см. рисунок 3).

Примечание - Нормативным документом может быть определено несколько ударных спектров для разных значений добротности, каждый из которых используют в конкретном случае.

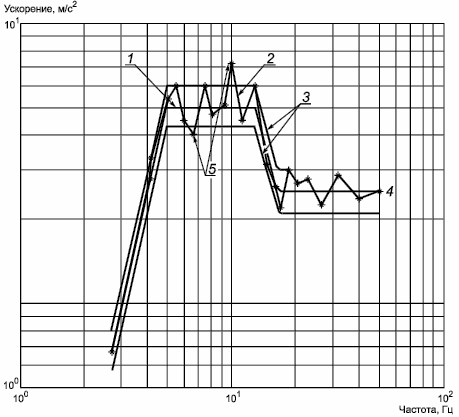

1 - заданный ударный спектр; 2 - реальный ударный спектр; 3 - область допуска (±1,5 дБ); 4 - ВЧА; 5 - точки ударного спектра за пределами области допуска

Рисунок 3 - Типичный график ударного спектра (в логарифмическом масштабе)
