БОЛЬШИЕ ПИКИ ОТКЛИКА

Расчетные пиковые значения отклика осциллятора на входное воздействие в форме акселерограммы, превышающие заданное пороговое значение (рисунок 1).

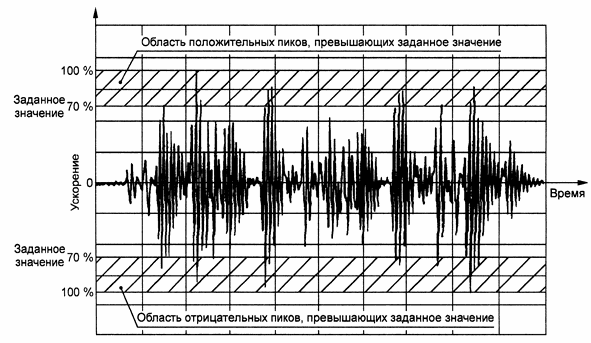

Рисунок 1 - Пример типичного отклика колебательной системы,

возбуждаемой заданным временным процессом (пороговое значение 70%)

Примечания

1 На практике приходится обращаться к анализу отклика, поскольку в исходной акселерограмме эту характеристику выделить сложно.

2 Под пиком сигнала понимают его отклонение от нуля (в сторону положительных или отрицательных значений) между двумя последовательными точками пересечения сигналом нулевой линии (рисунок 2).
