УЗИП КОМБИНИРОВАННОГО ТИПА
(combination type SPD)
УЗИП, содержащие элементы как коммутирующего, так и ограничивающего типов, которые могут коммутировать и ограничивать напряжение, а также выполнять обе функции; их действие зависит от характеристик подаваемого напряжения.

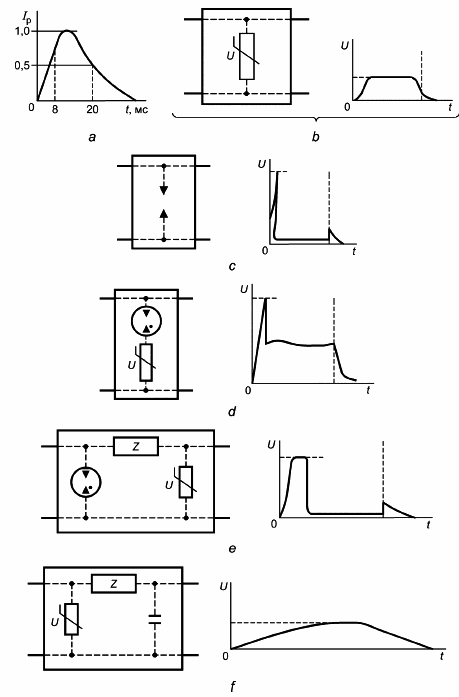

Примечание - На рисунках 3d и 3е показано срабатывание нескольких типичных УЗИП комбинированного типа при воздействии импульса комбинированной волны.
а - форма прикладываемого импульса комбинированной волны; b - форма ограничения прикладываемого импульса УЗИП ограничивающего типа; с - форма ограничения прикладываемого импульса УЗИП коммутирующего типа; d - форма ограничения прикладываемого импульса одновводным УЗИП комбинированного типа; е - форма ограничения прикладываемого импульса двухвводным УЗИП комбинированного типа; f - форма ограничения прикладываемого импульса двухвводным УЗИП ограничивающего типа с развязывающим фильтром
