ЭХО-СИГНАЛ ОТ ПОВЕРХНОСТИ

en surface echo, S

fr  de surface, S

Эхо-сигнал, отраженный от ближайшей к преобразователю поверхности контролируемого объекта; обычно используют в иммерсионных или контактных методах контроля с преобразователями с линией задержки (см. рисунок 17b)).

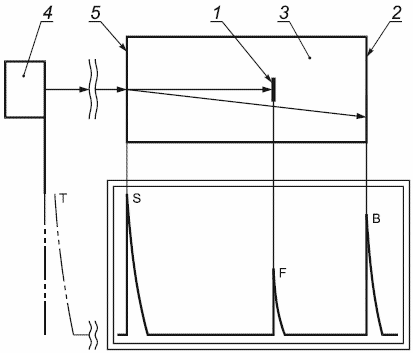

b) иммерсионный метод

1 - несплошность/дефект; 2 - донная поверхность; 3 - объект контроля; 4 - иммерсионный преобразователь; 5 - поверхность ввода; Т - зондирующий импульс; S - эхо-сигнал от поверхности; F - эхо-сигнал от дефекта/несплошности; В - донный эхо-сигнал
