ГЕОМЕТРИЧЕСКАЯ ДЕЦЕНТРАЦИЯ

En geometrical inset

fr

de Seitenversetzung des Zusatzteiles

Расстояние по горизонтали между вертикальной линией, проходящей через точку центровки для дали, и крайней точкой сегмента (см. рисунок 8, размер ).

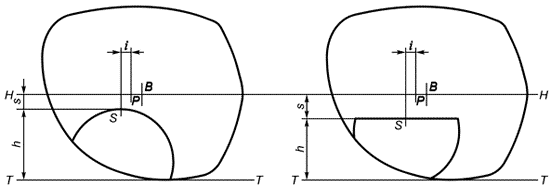

- центр габаритного прямоугольника фацетированной линзы; - горизонтальная средняя линия; - точка центровки для дали; - крайняя точка сегмента; - горизонтальная касательная к краю фаски (при ее наличии) кромки линзы в ее нижней точке; - высота сегмента; - геометрическое смещение центра; - положение крайней точки сегмента

Рисунок 8 - Основные размеры многофокальных очковых линз, необходимые до фацетирования, относящиеся к фацетированным линзам
