ПОЛОЖЕНИЕ КРАЙНЕЙ ТОЧКИ СЕГМЕНТА
En segment extreme point position
fr position du point
du segment
de Lage des Extrempunktes des Zusatzteiles
Расстояние по вертикали между крайней точкой сегмента и горизонтальной средней линией фацетированной очковой линзы (см. рисунок 8, точка
).
- центр габаритного прямоугольника фацетированной линзы;
- горизонтальная средняя линия;
- точка центровки для дали;
- крайняя точка сегмента;
- горизонтальная касательная к краю фаски (при ее наличии) кромки линзы в ее нижней точке;
- высота сегмента;
- геометрическое смещение центра; - положение крайней точки сегмента

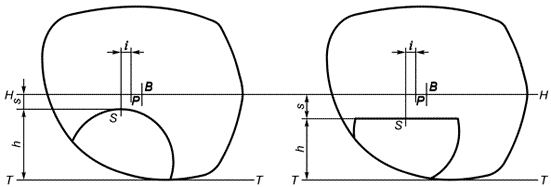

Рисунок 8 - Основные размеры многофокальных очковых линз, необходимые до фацетирования, относящиеся к фацетированным линзам
