СИСТЕМА КООРДИНАТ (ОСЕЙ)

Три ортогональных оси определены в соответствии с разделом "Терминология" Ф1582, как показано на рисунке 4. Центр системы координат находится в геометрическом центре сборного устройства для межпозвонкового спондилодеза. Ось Х направлена вдоль продольной оси имплантата, с положительным X в переднем направлении, ось Y направлена латерально, и ось Z - вверх.

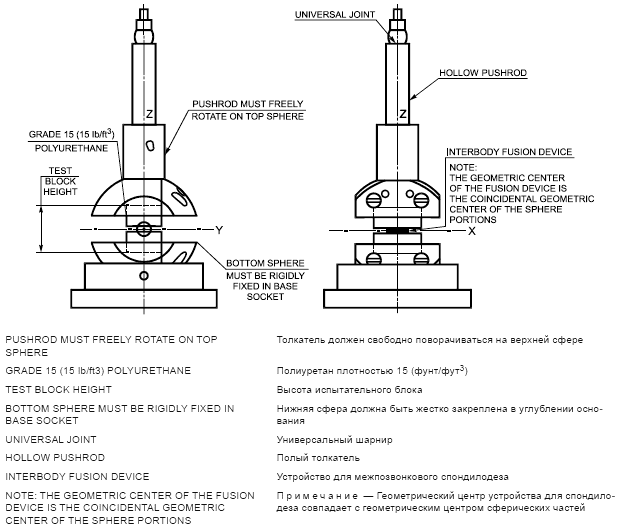

Рисунок 4 - Установка для испытаний на проседание

"ГОСТ Р 57387-2017 Имплантаты для хирургии. Стандартный метод испытания для измерения нагрузок, вызывающих проседание межпозвонковых устройств под статической осевой компрессионной нагрузкой" от 22.02.2017 г.
