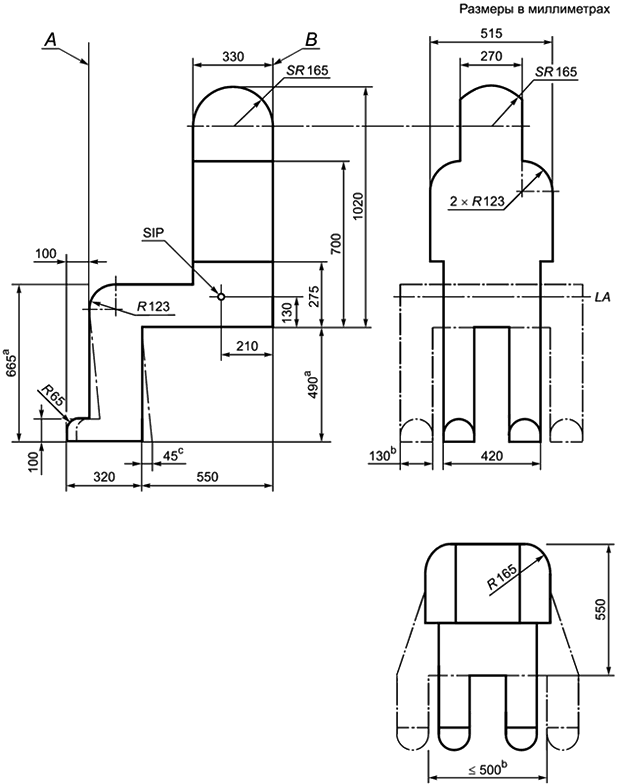

ОКРУГЛЕННЫЙ ОБЪЕМ ОГРАНИЧЕНИЯ ДЕФОРМАЦИИ

(rounded DLV)

Ортогональный DLV с округленными углами приблизительных изгибов фигуры оператора (например: голова, плечи).

Примечание - См. рисунок 2.


- граница передней плоскости; - граница задней плоскости; - установочная ось; SIP - контрольная точка сиденья; - размер может быть уменьшен на толщину настила пола; - детали машины или органы управления могут потребовать дополнительного разделения DLV ног и ступней; - допускается перемещать ноги на 45 мм назад
