ЗОНА ПЕРЕКАТЫВАНИЯ

Зона литого сердечника или цельнолитой крестовины от горла до сечения клина 60 мм.

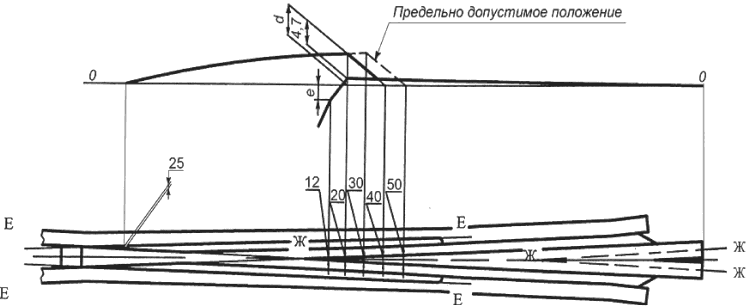

Примечание - Здесь и далее для острых литых сердечников (и острых цельнолитых крестовин) положение важных поперечных сечений отливки и крестовины в сборе определяют путем измерения ширины клина (в миллиметрах) на уровне измерения (см. рисунки 4.2-4.4) или по конструкторским документам для каждого проекта (положение этих сечений специально указано).

       ГОСТ 28370

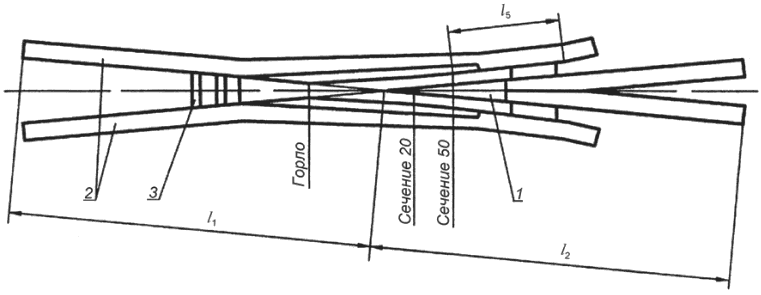

Рисунок 4.2 - Сборная крестовина без передней врезки (сочленение по косому переднему стыку) с литым сердечником и приварными рельсовыми окончаниями
