Временные ограждения опасных зон на перекрытии
ВРЕМЕННЫЕ ОГРАЖДЕНИЯ ОПАСНЫХ ЗОН НА ПЕРЕКРЫТИИ

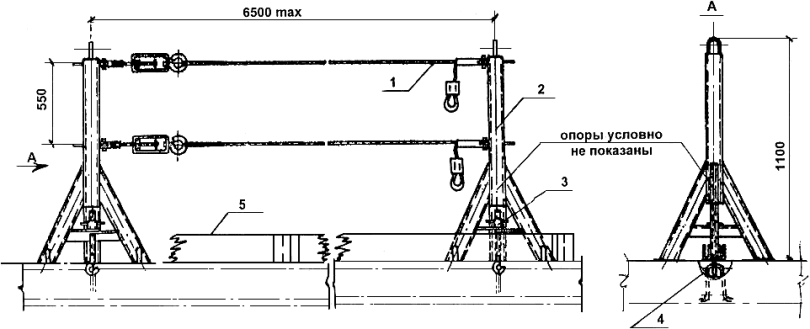

Рис.1. Универсальное временное ограждение опасных зон на перекрытии (тросиковое):
1 - трос с натяжным устройством; 2 - стойка; 3 - натяжной винт; 4 - петля панели перекрытия; 5 - бортовая доска.
Масса одной стойки - 24 кг
Проект N 2264К, трест Мосоргстрой |
Изготовитель: Завод по ремонту автокранов, Москва, ул.1-я Магистральная, д.17/1 |

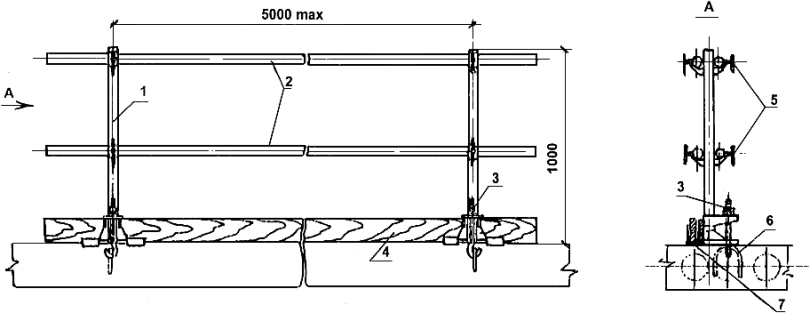

Рис.2. Временное ограждение на перекрытии (трубчатое) с креплением за монтажную петлю:
1 - стойка; 2 - труба ограждения; 3 - натяжной крюк; 4 - доска; 5 - прижим; 6 - петля перекрытия; 7 - держатель.
Масса стойки - 13 кг
